フォンジャック (Phone Jacks)


写 真 商品名 サイズ・特 徴 価格(税込)

写真をクリック
 フォンジャック
 #11
 Switchcraft
 完売
 Switchcraft(スイッチクラフト) #11

 1/4インチ(6,35mm)用2極(モノ) ジャック

 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。
     完売

写真をクリック
 フォンジャック
 #C11
 Switchcraft

 MIL SPEC SWITCHCRAFT  #C11

 MIL規格 1/4インチ(6,35mm)用 2極(モノ) ジャック

 #11のMIL規格品(軍用仕様)
 MIL規格:M641/6-1

 #11に比べ、堅牢な造りになっています。

 MIL規格品には廻り止めのピンが付いています。
 不要の際は、切断してください。

 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。

¥500-

写真をクリック
 フォンジャック
 #L11
 Switchcraft

 Switchcraft(スイッチクラフト) #L11

 1/4インチ(6,35mm)用2極(モノ) ロング ジャック

 通常の1/4インチのジャックに比べ、取付板の
 厚さ約6,5mmまで対応。
 (通常のジャックは、取付板の厚さ約4mm程度まで対応)

 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。

完売

写真をクリック
 フォンジャック
 #12A
 Switchcraft

 Switchcraft(スイッチクラフト) #12A

 1/4インチ(6,35mm)用2極(モノ) ジャック
 スイッチ付

 プラグを刺していない状態で ON 、プラグを刺し込むと
 OFF になるスイッチ付。

 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。

¥400-

写真をクリック
 フォンジャック
 #12B
 Switchcraft
 Switchcraft(スイッチクラフト) #12B

 1/4インチ(6,35mm)用3極(ステレオ) ジャック


 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。
完売

写真をクリック
 フォンジャック
 #13
 Switchcraft

 Switchcraft(スイッチクラフト) #13

 1/4インチ(6,35mm)用2極(モノ) ジャック
 スイッチ付

 プラグを刺し込むと ON になるスイッチ付
 (プラグを抜いた状態で OFF )
 スイッチは信号のホット・グランドから独立しています。
 プラグを刺し込むと機材の電源を ON にするといった回路に
 使用できます。

 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。

¥800-

写真をクリック
 フォンジャック
 #13A
 Switchcraft

 Switchcraft(スイッチクラフト) #13A

 1/4インチ(6,35mm)用2極(モノ) ジャック
 スイッチ付

 プラグを刺していない状態で ON になっている接点(プラグを
 刺し込むと OFF になる)とプラグを刺し込むとON になる接点
 (プラグを抜くと OFF になる)のスイッチ付。


 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。

¥800-

写真をクリック
 フォンジャック
 #13B
 Switchcraft

 Switchcraft(スイッチクラフト) #13B

 1/4インチ(6,35mm)用3極(ステレオ) ジャック
 スイッチ付

 ホット側の先端の端子にスイッチが付いています。
 プラグを刺していない状態で ON 、プラグを刺し込むとOFFに
 なるスイッチ付。

 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。

¥800-

写真をクリック
 フォンジャック
 #13E
 Switchcraft

 Switchcraft(スイッチクラフト) #13E

 1/4インチ(6,35mm)用2極(モノ) ジャック
 スイッチ付

 プラグを刺し込むと OFF になるスイッチ付
 (プラグを抜いた状態で ON )
 スイッチは信号のホット・グランドから独立しています。
 プラグを刺し込むと機材の電源を OFF にするといった回路に
 使用できます。

 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。

¥800-

写真をクリック
 フォンジャック
 #14B
 Switchcraft
 Switchcraft(スイッチクラフト) #14B

 図面はこちらをご覧ください。

 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。
 ¥900-

写真をクリック
 フォンジャック
 #S11
 Switchcraft

 Switchcraft(スイッチクラフト) #S11

 0.210インチ(約5,3mm) 2極 ジャック

 取付穴直径:約9,5mm


 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。

¥500-

写真をクリック
 フォンジャック
 #C12B
 Switchcraft

 Switchcraft(スイッチクラフト) #C12B

 MIL規格 0.210インチ(約5,3mm) 3極 ジャック

 MIL規格品(軍用仕様)
 MIL規格:M641/5-1

 適合プラグ:M642/5-1・PJ068

 航空通信機器用です。
 コリンズ(Collins)・ドレーク(Drake)等の無線機にも使用でき
 ます。

 取付穴直径:約9,5mm


 MIL規格品には廻り止めのピンが付いています。
 不要の際は、切断してください。

 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。

¥500-

写真をクリック
 フォンジャック
 #S12B
 Switchcraft

 Switchcraft(スイッチクラフト) #S12B

 0.210インチ(約5,3mm) 3極 ジャック
 MIL規格品C12Bの民生用

 適合プラグ:M642/5-1・PJ068

 航空通信機器用です。
 コリンズ(Collins)・ドレーク(Drake)等の無線機にも使用でき
 ます。

 取付穴直径:約9,5mm


 シャーシ(ケース)から絶縁するための絶縁ワッシャーは、
 別売でこちらをご覧ください。

¥600-

 3/8インチ(約9.5mm)用
 取付ナット・ワッシャーセット
 3/8インチ(約9,5mm)のネジ用の取付ナットとワッシャーの
 セットです。

 インチサイズのジャック(スイッチクラフト等)で3/8インチ
 (約9.5mm)のネジの物に使用できます。

 インチサイズのボリューム(アーレンブラッドレー、クラロスタ
 ット等)で3/8インチ(約9,5mm)のネジの物にも使用できます。
 4個セット
 (ナット4個とワッシャー4個)で
 ¥100-

 10個セット
 (ナット10個とワッシャー10個)で
 ¥200-

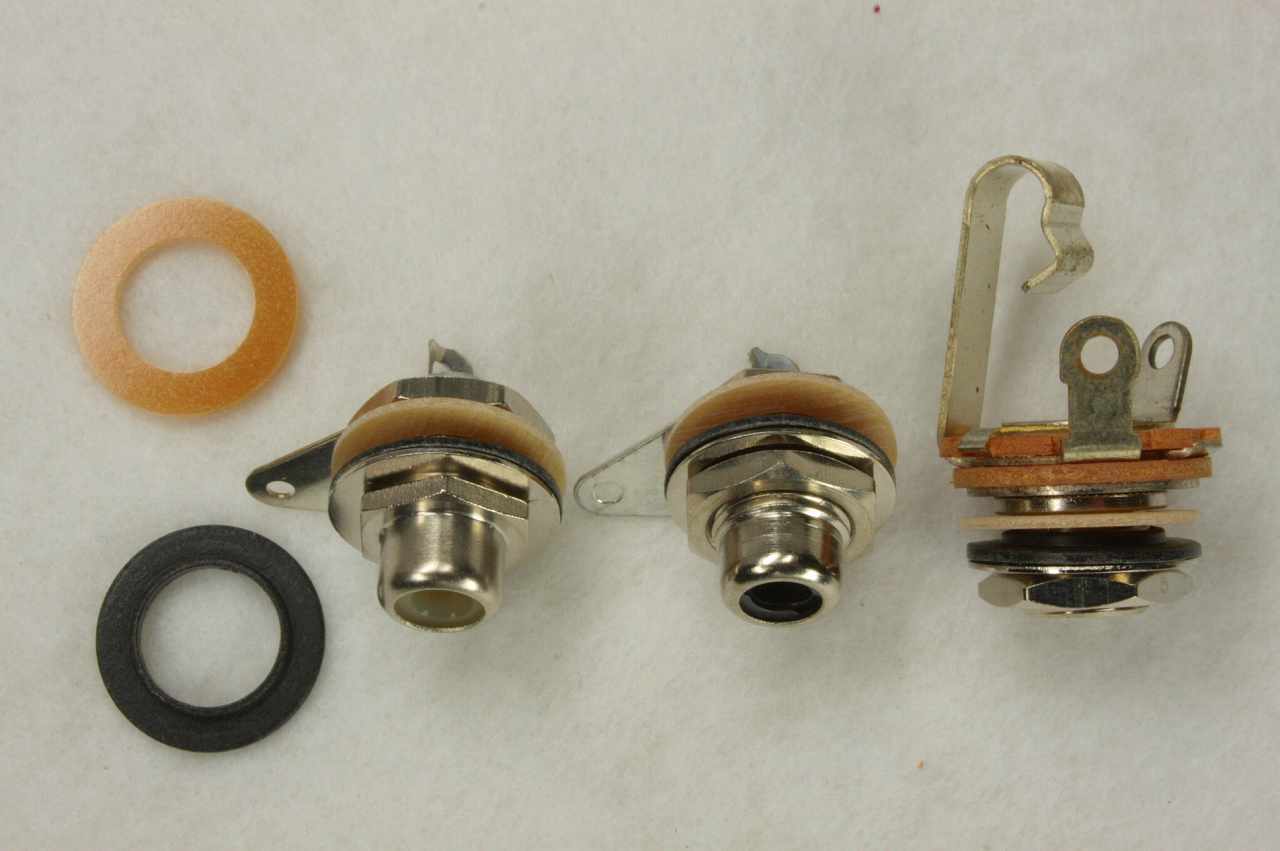

写真をクリック
 3/8インチ(約9.5mm)用
 絶縁ワッシャーセット  #1
   完売
 3/8インチ(約9,5mm)のネジ用の絶縁ワッシャーのセットです。

 インチサイズのジャック(スイッチクラフト等)で3/8インチ
 (約9.5mm)のネジの物に使用できます。

 取付穴直径は、約13mmです。
      完売
1組(2個)

写真をクリック
 3/8インチ(約9.5mm)用
 絶縁ワッシャーセット  #2
 3/8インチ(約9,5mm)のネジ用の絶縁ワッシャーのセットです。

 インチサイズのジャック(スイッチクラフト等)で3/8インチ
 (約9,5mm)のネジの物に使用できます。

 取付穴直径は、約12mmです。
  ¥40-
 1組(2個)

写真をクリック
 ジャック カバー
 #515
 Switchcraft
 ジャックのカバー #515

 データシートはこちら
 ¥600-


写真をクリック
 フォンジャック
 #121
 Switchcraft

 Switchcraft(スイッチクラフト) #121

 ケーブル・エクステンション用2極(モノ) ジャック
 1/4インチ(6,35mm)用

 片方にケーブルを接続し、もう一方は、1/4インチのプラグが
 入るようになっています。

 サイズは、長さ:約64mm、直径:約13mm

 使用できるケーブルは、外径約6,5mmまで可。

¥700-

写真をクリック
 フォンジャック
 #131

 Switchcraft

 Switchcraft(スイッチクラフト) #131

 ケーブル・エクステンション用3極(ステレオ) ジャック
 1/4インチ(6,35mm)用
 2極(モノ)用としても使用可能です。

 片方にケーブルを接続し、もう一方は、1/4インチのプラグが
 入るようになっています。

 サイズは、長さ:約64mm、直径:約13mm

 使用できるケーブルは、外径約6,5mmまで可。


¥750-


フォンプラグ (Phone Plugs)

写 真 商品名 サイズ・特 徴 価格(税込)

写真をクリック
 フォンプラグ
 #250
 Switchcraft
 完売
 Switchcraft(スイッチクラフト) #250

 1/4インチ・プラグ
 2極(モノ)用

 使用できるケーブルは、外径約7,5mmまで可。

    完売

写真をクリック
 フォンプラグ
 #280
 Switchcraft
 Switchcraft(スイッチクラフト) #280

 1/4インチ・プラグ
 2極(モノ)用

 使用できるケーブルは、外径約7,5mmまで可。
完売

写真をクリック
 フォンプラグ
 PJ055M
 Switchcraft

 Switchcraft(スイッチクラフト) PJ055M

 1/4インチ軍用プラグ
 通常の1/4インチ用のジャックでも使用できます。
 (追加の写真をご覧ください)

 このプラグへの配線は、ネジ止めタイプです。

 ネジ2個、ラグ2個、ケーブルクランプ1個が付属します。

 使用できるケーブルは、外径約7mmまで可。

¥1,200-

写真をクリック
 フォンプラグ
 M642/1-1
 Switchcraft

 Switchcraft(スイッチクラフト) M642/1-1

 1/4インチ軍用プラグ
 通常の1/4インチ用のジャックでも使用できます。
 (追加の写真をご覧ください)

 このプラグへの配線は、ネジ止めタイプです。

 ネジ2個、ラグ2個、固定用ネジ1個が付属します。

 使用できるケーブルは、外径約6,5mmです。

¥850-

写真をクリック
 フォンプラグ
 M642/4-1
 Switchcraft

 Switchcraft(スイッチクラフト) M642/4-1

 1/4インチ軍用プラグ
 通常の1/4インチ用のジャックでも使用できます。
 (追加の写真をご覧ください)

 このプラグへの配線は、ネジ止めタイプです。

 ネジ2個、ラグ2個、ケーブルクランプ1個が付属します。

 使用できるケーブルは、外径約7mmまで可。

¥1,500-

写真をクリック
 フォンプラグ
 M642/4-1 (PJ055B)
 ADC

 ADC M642/4-1 (PJ055B)

 1/4インチ軍用プラグ
 通常の1/4インチ用のジャックでも使用できます。
 (追加の写真をご覧ください)

 MIL規格:M642/4-1 (PJ055B)

 このプラグへの配線は、ネジ止めタイプです。

 ネジ2個、ラグ2個、ケーブルクランプ1個が付属します。

 使用できるケーブルは、外径約7mmまで可。

 ¥1,350-

写真をクリック
 フォンプラグ

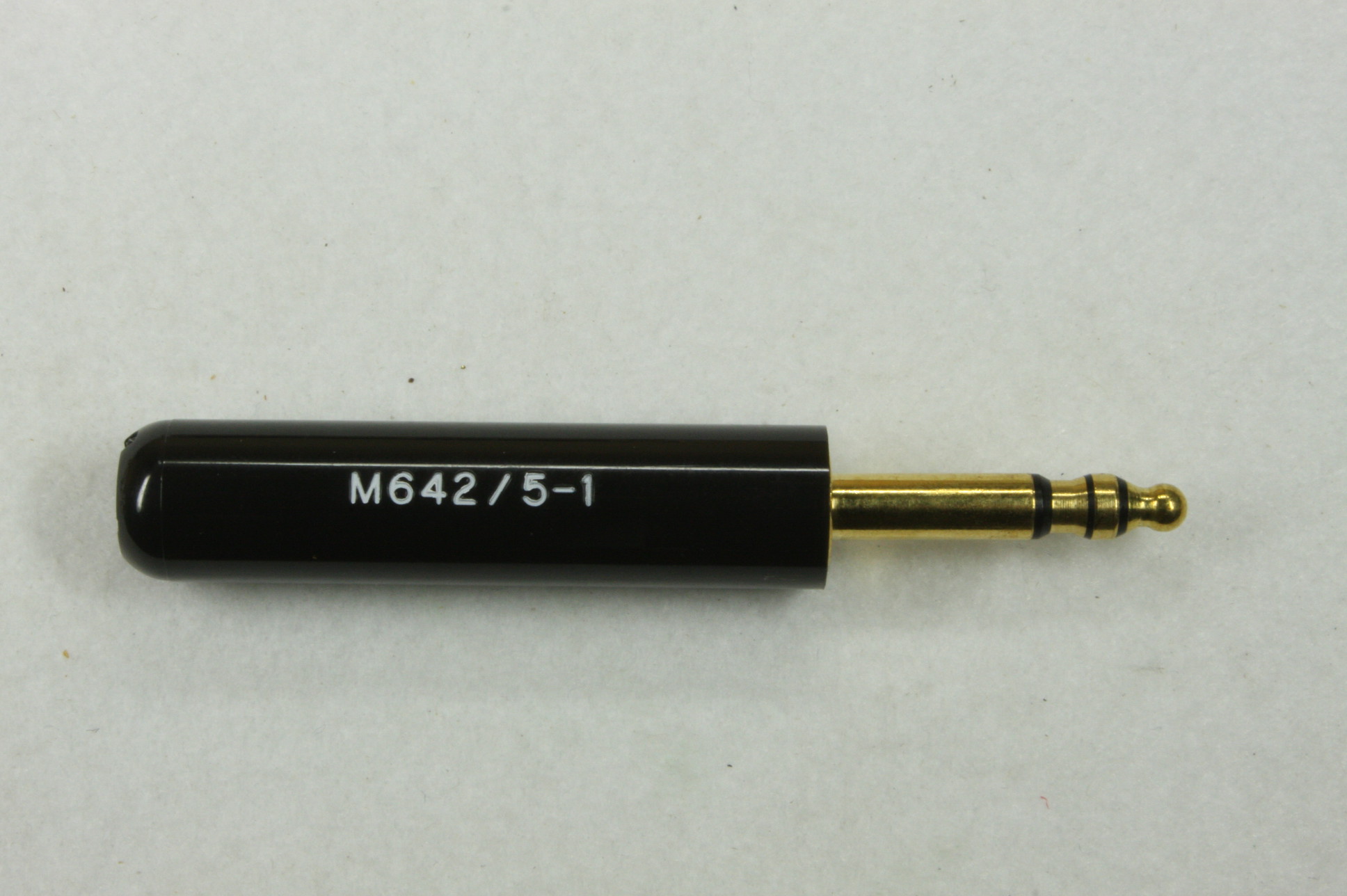

 M642/5-1 (PJ068)
 Switchcraft

 Switchcraft(スイッチクラフト) M642/5-1 (PJ068)

 MIL規格 0.206インチ(0.210インチ)・約5,3mm
 3極プラグ

 MIL規格品(軍用仕様)
 MIL規格:M642/5-1 (PJ068)

 適合ジャック:C12B・M641/5-1

 航空通信機器用です。
 コリンズ(Collins)・ドレーク(Drake)等の無線機にも使用でき
 ます。

 使用できるケーブルは、外径約7mmまで可。

¥2,600-
