スイッチ(Switches)





代表的なスイッチの種類
(スイッチの接続)
      SPST              SPDT            DPST              DPDT
    (単極/単投)         (単極/双投)        (2極/単投)         (2極/双投)

写 真 商品名 サイズ・特 徴 価格(税込)

写真をクリック

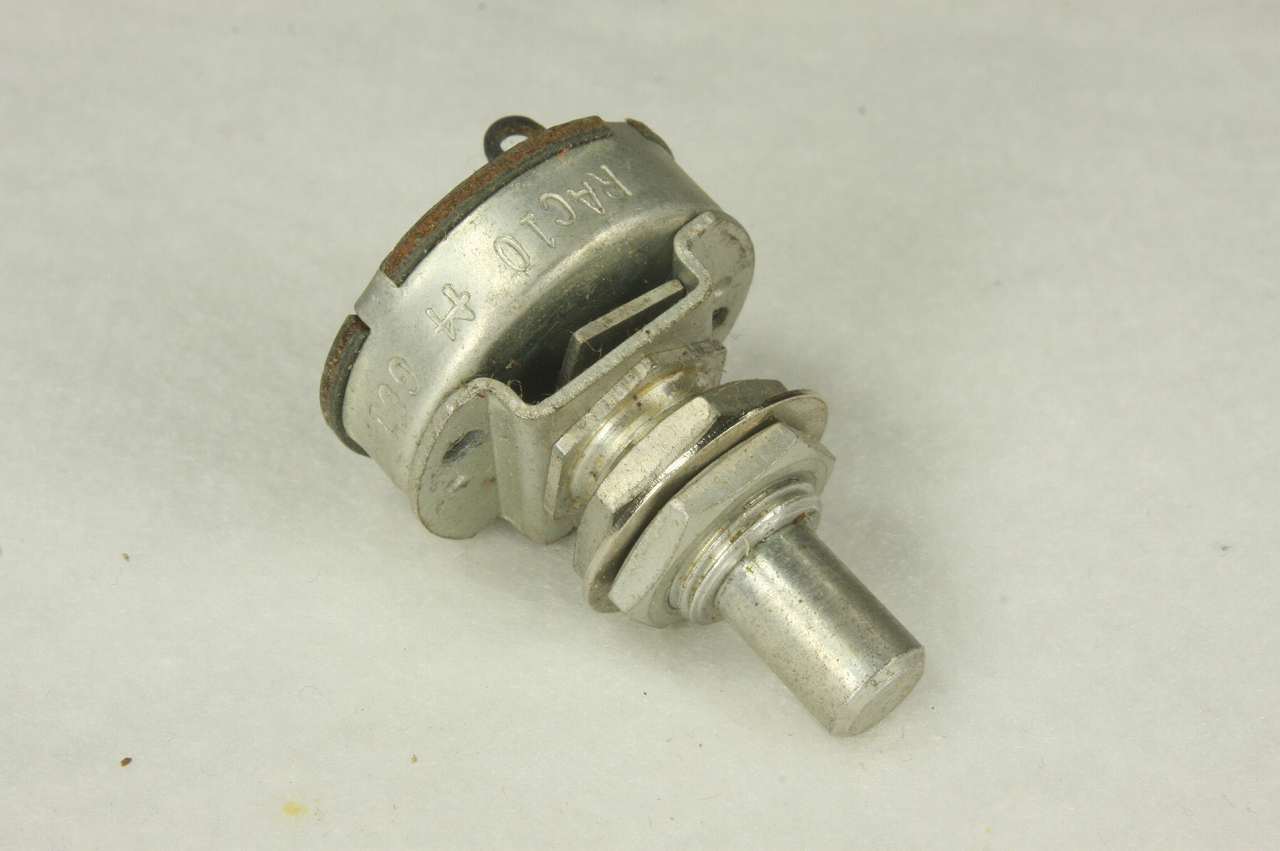

 スイッチ ロータリー
 SPST
 ARROW HART(A-H)
 【SW01

 SPST(単極/単投)


 定格 : 3A-250V
 シャフト径 : 1/4インチ ( 6,35mm )
 取付穴直径 : 約9mm
 シャフト部分( ネジ部分を除く )長さ : 約9mm
 ベークを重ねたタイプでアンティークな雰囲気です。

¥700-

写真をクリック
 スイッチ ロータリー
 SPST
 ARROW HART(A-H)
 SW15

 SPST(単極/単投)

 定格 : 3A-250V
 シャフト径 : 1/4インチ ( 6,35mm )
 取付穴直径 : 約9mm
 シャフト部分( ネジ部分を除く )長さ : 約28mm
 ベークを重ねたタイプでアンティークな雰囲気です。

 シャフトが長いので用途に応じて、シャフトを切断して
 ご使用ください。
 シャフトを切断する際は、万力で固定し、金ノコで切る
 と容易に切断できます。

¥700-

写真をクリック
 スイッチ ボールハンドル
 DPST
 ARROW HART(A-H)
 【SW02

 DPST(2極/単投)

 定格 : 3A-125V
 取付穴直径 : 約12mm
 ベークを重ねたタイプでアンティークな雰囲気です。

 ボールハンドル・タイプ


¥900-

写真をクリック
 スイッチ ボールハンドル
 SPDT
 ARROW HART(A-H)
 【SW03

 SPDT(単極/双投)

 定格 : 3A-125V
 取付穴直径 : 約12mm
 ベークを重ねたタイプでアンティークな雰囲気です。

 ボールハンドル・タイプ

¥950-

写真をクリック
 スイッチ ボールハンドル
 DPDT
 ARROW HART(A-H)
 SW04

 DPDT(2極/双投)

 定格 : 3A-125V
 取付穴直径 : 約12mm
 ベークを重ねたタイプでアンティークな雰囲気です。

 ボールハンドル・タイプ

¥1,100-

写真をクリック
 スイッチ バットハンドル
 DPDT
 ARROW HART(A-H)
 【SW05

 DPDT(2極/双投)

 定格 : 3A-125V
 取付穴直径 : 約12mm
 ベークを重ねたタイプでアンティークな雰囲気です。

 バッドハンドル・タイプ

¥900-

写真をクリック
 スイッチ
 SPST
 Carling
 【SW06
 SPST(単極/単投)

 定格 : 6A-125V ( 3A-250 V)
 取付穴直径 : 約12mm
¥600-

写真をクリック

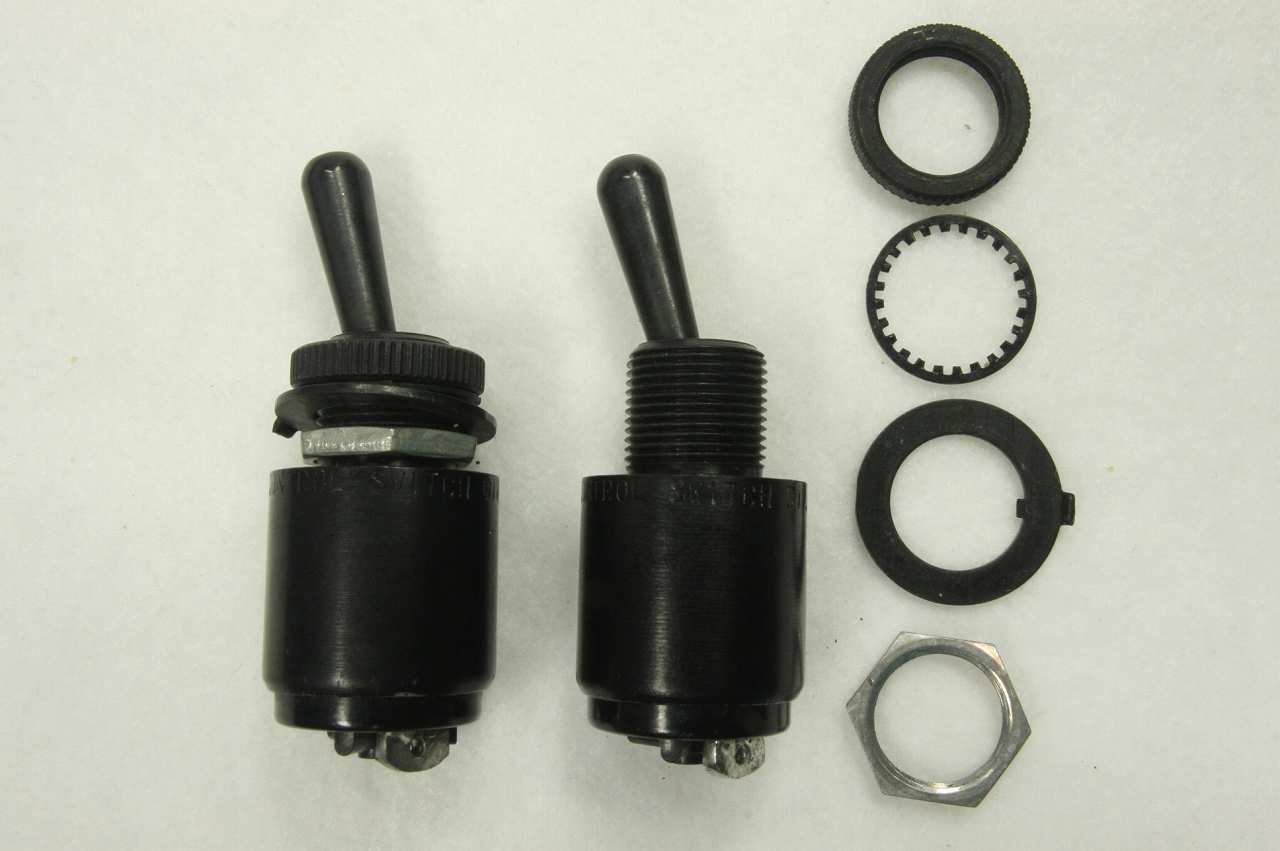

 スイッチ 航空機用
 SPST
 MICRO SWITCH 1TL1-2
 【SW17

 MICRO SWITCH : 1TL1-2
 MIL規格 : MS24523-22

 SPST(単極/単投)


 定格 : 15A-125Vac
 取付穴直径 : 約12mm

 ハンドル部分と本体の間は、ラバーを使用し
 防水設計となっています。
 ハンドルの動きも非常にスムーズで
 さすがに航空機用と感じられると思います。
¥2,150-

写真をクリック
 フットスイッチ(ブルー)
 3PDT
 【SW08
 フットスイッチ( ブルー ) 3PDT

 エフェクター用
 3系統のON/OFFができますので、スルーバイパス
 ( True Bypass )+LED等のON/OFF回路も組めます。
 取付穴直径 :約12mm

¥350-/1個
<数量割引>
10個以上 ¥330-/1個
100個以上 ¥310-1個

写真をクリック
 フットスイッチ(ブルー)
 3PDT 金メッキ端子
 【SW09
 フットスイッチ(ブルー) 3PDT 金メッキ端子
 内部の接点も金メッキになっています。
 (端子のみ金メッキのスイッチもあるようです)

 エフェクター用
 3系統のON/OFFができますので、スルーバイパス
 ( True Bypass )+LED等のON/OFF回路も組めます。
 取付穴直径 :約12mm
¥380-/1個
<数量割引>
10個以上 ¥360-/1個
100個以上 ¥340-1個

写真をクリック
 スイッチ ボールハンドル
 DPST
 Tyco Electronics 1520135-2
 【SW10

 Tyco Electronics : 1520135-2
 ( Alcoswitch : 7320K13 )

 DPST(2極/単投)

 定格 : 16A-125Vac ( 8A-250Vac )
 取付穴直径 : 約12mm
¥1,200-

写真をクリック
 スイッチ
 SPDT
 EATON/J-B-T MS25098-23
 【SW11

 MIL規格 : MS25098-23

 SPDT( 単極/双投 )

 定格 : 3A-125Vac
 取付穴直径 : 約12mm

 NSN 5930-00-655-1923
¥800-

写真をクリック
 スイッチ
 SPST
 EATON/C-H ST42A / 7300K38
 SW12

 EATON/C-H : ST42A / 7300K38

 SPST( 単極/単投 )

 定格 : 15A-125Vac ( 6A-250Vac )
 取付穴直径 : 約12mm

 航空機にも使用されています。

 NSN : 5930-00-050-2680
¥950-

写真をクリック
 スイッチ
 SPST
 CONTROL SWITCH T1102B
 SW13
 CONTROL SWITCH : T1102B

 SPST( 単極/単投 )

 定格 : 6A-115Vac
 取付穴直径 : 約12mm
 ¥800-

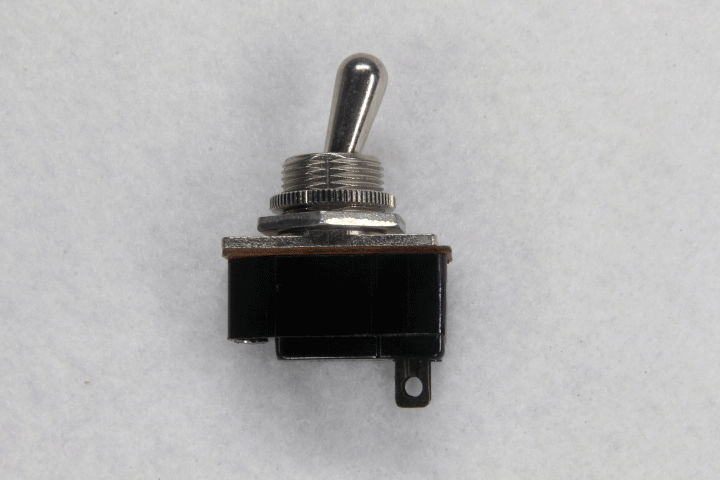

写真をクリック
 スイッチ
 SPDT
 ファストン端子
 Carling
 【SW14
 ファストン端子用

 SPDT( 単極/双投 )

 定格 : 6A-125Vac ( 3A-250Vac )
 取付穴直径 : 約12mm
¥450-

写真をクリック
 スイッチ
 SPDT
 Cutler & Hammer (C-H)
 SW18
 SPDT( 単極/双投 )

 定格 : 3A-125Vac
 取付穴直径 : 約12mm
¥400-


写真をクリック
 スイッチ
 DPST
 Carling
 SW19
 DPST( 2極/単投 )

 定格 : 15A-125Vac
 取付穴直径 : 約12mm
 ¥700-

写真をクリック
 スイッチ
 SPDT
 MICRO SWITCH 6AT75-T
 【SW20

 MICROSWITCH : 6AT75-T

 マイクロスイッチ構造のトグルスイッチ

 SPDT( 単極/双投 )

 定格 : 5A-250Vac
 構造 : マイクロスイッチ
 取付穴直径 : 約6,3mm ( 1/4インチ )

 NSN : 5930-00-734-3974

 ¥550-

写真をクリック

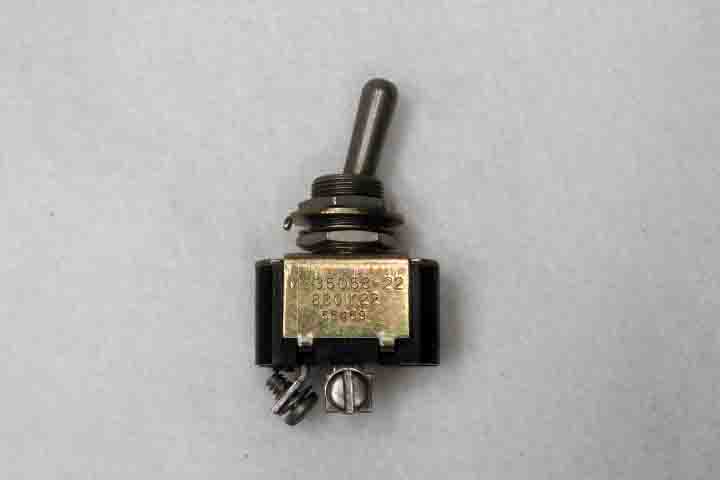

 スイッチ
 SPST
 EATON/J-B-T 8801K22
 【SW21
 EATON/J-B-T : 8801K22
 MIL規格 : MS35058-22

 SPST( 単極/単投 )

 定格 : 20A-115Vac ( MIL規格 : 10A-115Vac )
 取付穴直径 : 約12mm
 ¥1,000-

写真をクリック
 スイッチ
 SPST
 Cutler & Hammer (C-H) 8280K15
 【SW22
 Cutler & Hammer (C-H) : 8280K15

 SPST( 単極/単投 )

 定格 : 6A-115Vac
 取付穴直径 : 約12mm

 NSN : 5930-00-112-5317


  ¥550-

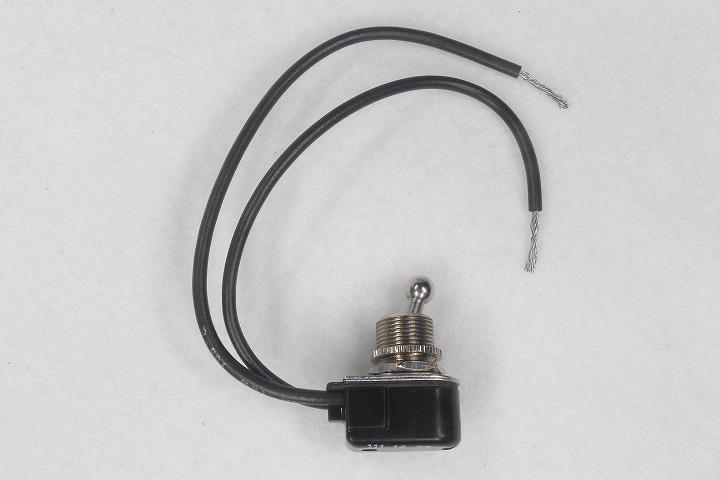

写真をクリック
 スイッチ ボールハンドル
 SPST
 Carling  111-16-23
 SW23
  Carling : 111-16-23

 SPST( 単極/単投 )

 定格 : 6A-125Vac
 取付穴直径 : 約12mm
 リードの長さ : 約13cm

 NSN : 5930-00-259-8339
 ¥600-

写真をクリック
 スイッチ
 モメンタリー・プッシュ
 SPDT
 Switchcraft 103
 【SW24
 Switchcraft : 103

 SPDT(単極/双投)

 取付穴直径 : 約9,5mm
  ¥600-
