   真空管用ソケット(Tube Sockets)


　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　


UX（4ピン）ソケット
写　真 商品名 サイズ・特　徴 価格（税込）

写真をクリック		 　UX（4ピン）ソケット
　Amphenol
　完売		 　アンフェノール　（Amphenol）製

　2A3・300B等に使用できます。

　取付穴直径 ： 約32mm。
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。
　このUXソケットは、取付板の厚さが約2，2mmありますが、下付けで取付けられる　　場合（通常下付けです）、問題はないと思います。
　　完売　
　UX（4ピン）ソケット
　中国製		 　2A3・300B等に使用できます。

　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。
　取付ネジ3mm対応。
 ￥300-


UY（5ピン）ソケット

写　真 商品名 サイズ・特　徴 価格（税込）
　ＵＹ（5ピン）ソケット #1
　（黒）
　Amphenol		 　アンフェノール　（Amphenol）製

　46・76・807等に使用できます。

　取付穴直径：約32mm。
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。
　取付ネジ3mm対応。		 ￥800-

写真をクリック		 　ＵＹ（5ピン）ソケット #2
　（茶）
　Amphenol		 　アンフェノール　（Amphenol）製

　取付穴直径 ： 約28,5mm（ 1・1/8インチ ）
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約38mmです。 		 ￥1,000-
　ＵＹ（5ピン）ソケット
　中国製		 　46・76・807等に使用できます。

　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。
　取付ネジ3mm対応。		 ￥300-


UZ（6ピン）ソケット

写　真 商品名 サイズ・特　徴 価格（税込）
　ＵZ（6ピン）ソケット #1
　（黒）
　Amphenol		 　アンフェノール　（Amphenol）製

　WE310A・6C6等に使用できます。

　取付穴直径 ： 約32mm。
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。		 ￥800-

写真をクリック		 　ＵZ（6ピン）ソケット #2
　（黒）
　Amphenol 		 　アンフェノール　（Amphenol）製

　取付穴直径 ： 約28,5mm（ 1・1/8インチ ）
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約38mmです。 		  ￥1,000-

写真をクリック		 　ＵZ（6ピン）ソケット #3
　（茶）
　Amphenol  		 　アンフェノール　（Amphenol）製

　取付穴直径 ： 約28,5mm（ 1・1/8インチ ）
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約38mmです。 		  ￥1,000-
　ＵZ（6ピン）ソケット
　中国製		 　WE310A・6C6等に使用できます。

　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。
　取付ネジ3mm対応。
 ￥300-


UT（7ピン）ソケット


写　真 商品名 サイズ・特　徴 価格（税込）

写真をクリック		 　スモールUt（7ピン）ソケット
　（黒）
　Amphenol 		 　アンフェノール　（Amphenol）製　77MIP7S

　6A7・6B7・6F7・6WC5等に使用できます。

　取付穴直径 ： 約28,5mm（ 1・1/8インチ ）
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約38mmです。		   ￥600-

写真をクリック		 　スモールUt（7ピン）ソケット
　（茶）
　Amphenol  		 　アンフェノール　（Amphenol）製

　6A7・6B7・6F7・6WC5等に使用できます。

　取付穴直径 ： 約28,5mm（ 1・1/8インチ ）
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約38mmです。
  ￥600-

写真をクリック		 　ラージUT（7ピン）ソケット
　（黒）
　Amphenol  		 　アンフェノール　（Amphenol）製　77MIP7L

　6A6・53・59・1625等に使用できます。

　取付穴直径 ： 約32mm（ 1・1/4インチ ）
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約38mmです。

　未使用品ですが、約60年前に製造された物です。
　多少のくすみやサビがあります。
  ￥1,500-
  　ラージUT（7ピン）ソケット
　中国製 		 　6A6・53・59・1625等に使用できます。

　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。
　取付ネジ3mm対応。
 		  ￥300-


オクタル（GT）ソケット


写　真 商品名 サイズ・特　徴 価格（税込）

写真をクリック		 　オクタル(GT）ソケット #1
　（黒）
　Amphenol 		 　アンフェノール　（Amphenol）製

　取付穴直径 ： 約28,5mm（ 1・1/8インチ ）
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約38mmです。		  ￥1,000-

写真をクリック		 　オクタル(GT）ソケット #2
　（茶）
　Amphenol  		 　アンフェノール　（Amphenol）製

　取付穴直径 ： 約27mm。
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約33mmです。 		  ￥1,000-

写真をクリック		 　オクタル(GT）ソケット
　（黒）
　CINCH　		 　取付穴直径：約32mm。
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。		 ￥800-

写真をクリック		 　オクタル(GT）ソケット（茶）
　EBY		 　取付穴直径 ： 約28,5mm（ 1・1/8インチ ）
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約38mmです。
　MIL規格		 ￥1,500-

写真をクリック		 　オクタル(GT）ソケット（黒）
　WE仕様：KS-13364-L-2
　EBY
 　取付穴直径 ： 約28,5mm（ 1・1/8インチ ）
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約38mmです。		 ￥800-

写真をクリック		 　オクタル(GT）ソケット（黒）
　CONNECTOR CORP		 　取付穴直径 ： 約26,6mm。
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約34mmです。		 ￥300-

写真をクリック		 　オクタル(GT）ソケット
　XS-8
　POMONA		 　表面実装用

　サイズは、こちらをご覧ください。

　オリジナルパッケージ入り。		  ￥1,800-

写真をクリック		 　オクタル(GT）ソケット
　BELTON		 　取付穴直径 ： 約30mm。
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約40mmですが、小判型の穴ですので、最大で約42mm、最小で約38mmです。
　取付ネジ3mm対応。		 ￥400-

写真をクリック		 　オクタル(GT）ソケット
　オムロン PL08
　日本製		 　取付穴直径 ： 約30mm。
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約40mmですが、小判型の穴ですので、最大で約42mm、最小で約38mmです。
　取付ネジ3mm対応。

　リレー用ソケットですが真空管用ソケットとして使用できます。		 　　　　1個 ￥170-

　　　10個以上
　　１個 ￥150-

写真をクリック		 　オクタル(GT）ソケット
　77MIP-8W
　Amphenol
　からげ / ラッピング配線用ソケット
　（プリント基板用としても使用できます）

　アンフェノール　（Amphenol）製

　取付穴直径 ： 約28,5mm（ 1・1/8インチ ）
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約38mmです。

　ピンの長さ：約14mm　（長い場合、切ってご使用ください）

  ￥250-
  　オクタル(GT）ソケット
　アンフェノール・タイプ
　セラミック		 　取付穴直径 ： 約32，5mm
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。
　取付ネジ3mm対応。		 ￥700-

写真をクリック		 　オクタル(GT）ソケット #1
　中国製		 　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。
　取付ネジ3mm対応。		 ￥300-

写真をクリック		 　オクタル(GT）ソケット #2
　中国製		 　取付穴直径 ： 約27mm
　取付穴のセンターから取付穴のセンターまでの寸法は、約36mmです。

　取付金具の向きを変えることにより、下付けでも上付けでも使用できます。		 ￥250-

写真をクリック		 　オクタル(GT）ソケット #3
　中国製 		 　取付穴直径 ： 約25mm
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約38mmですが、小判型の穴ですので、最大で約40mm、最小で約36mmです。
　取付ネジ3mm対応。		 ￥250-

写真をクリック		 　オクタル(GT）ソケット #4
　基板用
　中国製  		 　プリント基板用ソケット
　（PCB用ソケット）		  ￥150-


ロクタル（Loctal）ソケット

写　真 商品名 サイズ・特　徴 価格（税込）
　ロクタル(Loctal）
　ソケット
　Amphenol		 　ロクタル管用ソケット

　アンフェノール　（Amphenol）製

　7C5・7N7等に使用できます。

　取付穴直径 ： 約32mm。
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。
 ￥950-

写真をクリック		 　ロクタル(Loctal)
　ソケット
　中国製

 　ロクタル管用ソケット

　7C5・7N7等に使用できます。

　取付穴直径 ： 約25,5mm。
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約38mmですが、小判型の穴ですので、最大で約40mm、最小で約36mmです。		 ￥450-


MT7ピン ソケット(７Pin Miniature)

写　真 商品名 サイズ・特　徴 価格（税込）

写真をクリック		 　MT7ピンソケット
　78A7P
　Amphenol 		 　アンフェノール　（Amphenol）製

　取付穴直径 ： 約32mm。
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。
  ￥1,500-

写真をクリック		 　MT7ピンシールド用
　ソケット（茶）
　CONNECTOR CORP		 　取付穴直径 ： 約16mm。
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約22mmです。		 ￥350-

写真をクリック		 　MT7ピン下付け用
　ソケット（黒）
　CONNECTOR CORP		 　取付穴直径 ： 約16mm。
　取付ネジ2,6mm対応。
　3mmのネジをご使用の際は、ネジ穴を若干、大きくする必要があります。
　取付穴のセンターから取付穴のセンターまでの寸法は、約22mmです。		 ￥300-

写真をクリック		 　MT7ピンソケット
　プリント基板用
　CONNECTOR CORP 		 .   ￥200-

写真をクリック		 　MT7ピンソケット
　XS-7
　POMONA		 　表面実装用

　サイズは、こちらをご覧ください。
  ￥1,500-

写真をクリック		 　MT7ピンソケット
　中国製		 　取付穴直径 ： 約16mm
　取付穴のセンターから取付穴のセンターまでの寸法は、約23mmです。

　取付金具の向きを変えることにより、下付けでも上付けでも使用できます。		 ￥200-


MT９ピン ソケット(９Pin Miniature)

写　真 商品名 サイズ・特　徴 価格（税込）

写真をクリック		 　MT9ピンソケット
　78A9P
　Amphenol  		 　アンフェノール　（Amphenol）製

　取付穴直径 ： 約32mm。
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、
　約44mmですが、小判型の穴ですので、最大で約46mm、最小で約42mmです。
   ￥1,800-

写真をクリック		 　MT9ピン下付け用
　ソケット（茶）
　CONNECTOR CORP		 　取付穴直径 ： 約19mm
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約29mmです。		 ￥600-

写真をクリック		 　MT9ピン下付け用
　ソケット（黒）
　CONNECTOR CORP		 　取付穴直径 ： 約19mm。
　取付ネジ2,6mm対応。
　3mmのネジをご使用の際は、ネジ穴を若干、大きくする必要があります。
　取付穴のセンターから取付穴のセンターまでの寸法は、約29mmです。		 ￥400-

写真をクリック		 　MT9ピンシールド用
　ソケット（茶）
　ELCO		 　ＭＩＬ規格 ： TS103P01
　取付穴直径 ： 約19mm
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約29mmです。		 ￥750-

写真をクリック		 　MT9ピンセラミック
　シールド用ソケット
　EBY		 　ＭＩＬ規格 ： TS103C01
　取付穴直径 ： 約19mm
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約29mmです。		 ￥900-

写真をクリック		 　MT9ピンソケット
　プリント基板用・茶色
　CINCH　		 . ￥350-

写真をクリック		 　MT9ピンソケット
　プリント基板用・グリーン
　米国製

　完売		 .
完売　　　　　

写真をクリック		 　MT9ピンソケット
　XS-9
　POMONA		 　表面実装用

　サイズは、こちらをご覧ください。		   ￥1,500-

写真をクリック 		 　MT9ピンソケット
　シールドケース付
　中国製 		 　取付穴直径 ： 約19mm
　取付穴のセンターから取付穴のセンターまでの寸法は、約28mmです。

　シールドケース付。
　シールドケースは、12AX7等用のサイズです。 		 ￥300-


9ピン ノーバ ソケット (9pin Novar Socket)

写　真 商品名 サイズ・特　徴 価格（税込）

写真をクリック		 　9ピン ノーバ ソケット #1
　CONNECTOR CORP
 　6AY3B・6GF7A・7868等に使用できます。
　取付穴直径 ： 約25mm。
　取付穴のセンターから取付穴のセンターまでの寸法は、約33mmです。
　取付ネジ3mm対応。		 ￥600-

写真をクリック		 　9ピン ノーバ ソケット #2
　CONNECTOR CORP 		 　取付穴直径 ： 約28,5mm（ 1・1/8インチ ）
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約38mmです。 		  ￥600-


9ピン マグノーバル ソケット (9pin Magnoval Socket)

写　真 商品名 サイズ・特　徴 価格（税込）

写真をクリック		 　9ピン マグノーバル
　ソケット
　中国製		 　WE418A・WE429A・WE437A等に使用できます。
　取付穴直径 ： 約27mm
　取付穴のセンターから取付穴のセンターまでの寸法は、約36mmです。

　取付金具の向きを変えることにより、
　下付けでも上付けでも使用できます。		 ￥300-


12ピン コンパクトロンソケット

写　真 商品名 サイズ・特　徴 価格（税込）

写真をクリック
　12ピン コンパクトロン
　ソケット#1
　CINCH		 　取付穴直径 ： 約27mm。
　取付穴のセンターから取付穴のセンターまでの寸法は、約34mmです。
　取付ネジ3mm対応。		 ￥300-

写真をクリック		 　12ピン コンパクトロン
　ソケット#2
　CONNECTOR CORP		 　取付穴直径 ： 約25mm。
　取付穴のセンターから取付穴のセンターまでの寸法は、約34mmです。
　取付ネジ3mm対応。		 ￥600-

写真をクリック		 　12ピン コンパクトロン
　ソケット
　中国製		 　取付穴直径 ： 約27mm
　取付穴のセンターから取付穴のセンターまでの寸法は、約36mmです。

　取付金具の向きを変えることにより、下付けでも上付けでも使用できます。		 ￥300-


ニュービスタ用ソケット(Nuvistor)

写　真 商品名 サイズ・特　徴 価格（税込）

写真をクリック		 　ニュービスタ ソケット #1
　ネジ止めタイプ
　CINCH		 　取付穴サイズ ： 約12mm（上付けの場合）

　取付穴のセンターから取付穴のセンターまでの寸法は、約19mmです。

　取付ネジ2,6mm対応。		 ￥1,000-

写真をクリック		 　ニュービスタ ソケット #2
　ネジ止めタイプ
　CINCH		 　取付穴のセンターから取付穴の
　センターまでの寸法は、約25mmです。
　取付ネジは、2,6mmのネジが使用できますが、材質がベークですのでドリルで　拡げて3mmのネジも使用できます。		 ￥700-

写真をクリック		 　ニュービスタ ソケット #3
　CINCH		 　取付け方は工夫してください。 ￥500-

写真をクリック		 　ニュービスタ ソケット #4
　基板用
　CINCH		 　基板用 ￥500-

写真をクリック		 　ニュービスタ ソケット #5
　基板用
　CINCH		 　基板用 ￥500-


サブミニチュア管用ソケット

写　真 商品名 サイズ・特　徴 価格（税込）

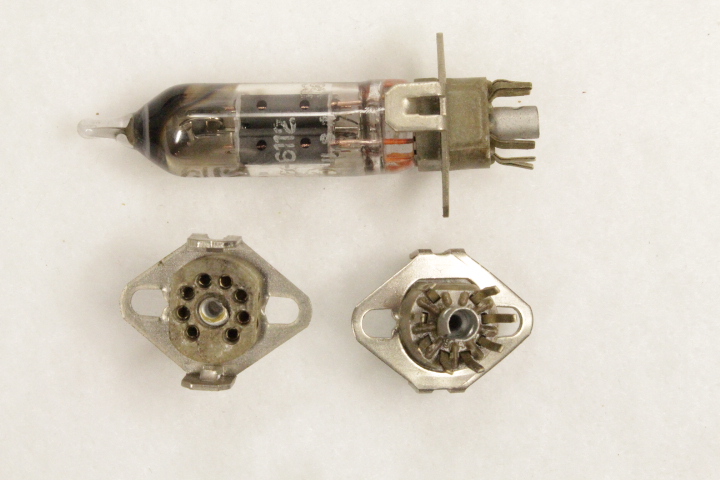

写真をクリック		 　サブミニチュア管・8ピン用
　ソケット #1
　CONNECTOR CORP
　完売		 　8ピン・サブミニチュア管用ソケット
　6111、6112等に使用できます。

　通常、これらのサブミニチュア管は、リード（ピン）の長さが長いため、
　リード（ピン）の長さを6mmに切る必要があります。

　取付穴のセンターから取付穴のセンターまでの寸法は、約13mmです。
　取付ネジは、2,6mmの物が使用できます。		 完売

写真をクリック		 　サブミニチュア管・8ピン用
　ソケット #4
　米国製
　完売		 　8ピン・サブミニチュア管用ソケット
　6111、6112等に使用できます。

　通常、これらのサブミニチュア管は、リード（ピン）の長さが長いため、
　リード（ピン）の長さを6mmに切る必要があります。

　取付穴のセンターから取付穴のセンターまでの寸法は、約13mmです。
　取付ネジは、2,6mmの物が使用できます。		 　　完売

写真をクリック		 　サブミニチュア管・8ピン用
　ソケット #2
　CINCH		 　8ピン・サブミニチュア管用ソケット
　6111、6112等に使用できます。

　ソケットの端子はリード線になっていますが、6番ピンと7番ピンのみ通常の端　子になっています。
　必要に応じ、リード線を切ってご使用ください。

　通常、これらのサブミニチュア管は、リード（ピン）の長さが長いため、
　リード（ピン）の長さを6mm程度に切る必要があります。

　取付穴のセンターから取付穴のセンターまでの寸法は、約13mmです。
　取付ネジは、2,6mmの物が使用できます		 ￥500-

写真をクリック		 　サブミニチュア管・8ピン用
　ソケット #3
　CINCH		 　8ピン・サブミニチュア管用ソケット
　6111、6112等に使用できます。

　通常、これらのサブミニチュア管は、リード（ピン）の長さが長いため、
　リード（ピン）の長さを6mm程度に切る必要があります。

　*ソケットに取付金具は付いていませんので、取付けの際は、
　　工夫してください。		 ￥150-

写真をクリック		 　サブミニチュア管・7ピン
　ソケット兼取付金具		 　7ピン・サブミニチュア管用ソケット
　5702・5703・5744等に使用できます。

　7ピンまでのインライン（リードが横に並んでいる）タイプの真空管に
　使用できます。

　通常、これらのサブミニチュア管は、リード（ピン）の長さが長いため、
　リード（ピン）の長さを6mmに切る必要があります。

　MIL規格品		 ￥1,000-


その他

写　真 商品名 サイズ・特　徴 価格（税込）

写真をクリック

　6C33、4D32、829B他用
　ソケット
　122-247
　Johnson

 　6C33、4D32、829B他用
　ソケット
　122-247		 ￥2,500-

写真をクリック		 　6C33、4D32、829B他用
　ソケット
　中国製		 　サイズは、約65mm角。
　6C33、4D32、829B他用
　ソケット		 ￥500-

写真をクリック		 　4D32、829B他用
　沈め型・ソケット
　122-105-047
　Johnson		 　4D32、829B、832A他用
　沈め型・ソケット
　122-105-047		 ￥2,200-

写真をクリック		 　813他用
　ソケット
　中国製		 　サイズは、約65mm角。
　813他用
　ソケット		 ￥500-

写真をクリック		 　4ピンソケット
　バヨネット・タイプ
　801・811他用
　中国製		 　801・811他用 \1,000-

写真をクリック		 　ジャンボ 4ピンソケット
　（ラージUV）
　211・845他用
　中国製
完売		 　211・845他用 完売

写真をクリック 		 　タンガーバルブ4B36他用
　ソケット
　サイズ：E-26　 		 　ソケットサイズ：E-26のソケット
　タンガーバルブ 4B36・4B35等に使用可。
　HUBBELL（ハッベル）製。
  ￥1,250-
　タンガーバルブ4B28他用
　ソケット
　サイズ：E-39		 　ソケットのベース部分のサイズは、幅：約55mm、長さ：約95mmです。
　
　米国製 ・ 1950年代の製品です。
 ￥2,500-

写真に写っている真空管は、
付属しません。		 　MT10ピンソケット（茶）
　CONNECTOR CORP		 　真空管　6C9、6J9、 6U9 、6Y9、6AB9等に使用できます。

　取付穴直径：約19mm
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約29mmです。

　通常の真空管には使用できませんので、ご注意ください。
 ￥400-

写真をクリック		 　MT10ピンソケット（黒）
　CONNECTOR CORP 		 　真空管　6C9、6J9、 6U9 、6Y9、6AB9等に使用できます。

　取付穴直径：約19mm
　取付ネジ3mm対応。
　取付穴のセンターから取付穴のセンターまでの寸法は、約29mmです。

　通常の真空管には使用できませんので、ご注意ください。		  ￥400-
